Atoll RF Planning Tutorial

Kali ini Saya mau share sedikit pengetahuan tentang bagaimana cara menggunakan Atoll Mungkin kalau untuk para suhu di telco sudah familiar dengan Atoll.Mungkin ada yang belum familiar juga  dengan software ini.Atoll adalah software yang di gunakan oleh RNP engineer ( Radio Network Planning ) Fungsinya untuk ngecheck coverage prediction dan Atoll ini juga salah satu persyaratan di Perusahaan Kalau mau menjadi seorang Planner di telco.oke deh gak usah panjang x lebar langsung aja Kita Bahas .

Atoll support teknologi Berikut :

•           GSM/GPRS/EDGE

•           UMTS/HSPA

•           CDMA2000 1xRTT/EV-DO

•           LTE

•           TD-SCDMA

•           WiMAX 802.16d

•           WiMAX 802.16e

•           Microwave Radio links

   FITUR UMUM ATOLL

• TEKNOLOGI ALAT MULTI

ØDedikasi Proyek Template & Propagasi

Model untuk semua teknologi yang didukung

• Mudah Di Gunakan

Ø Windows Support

Ø Mudah untuk ekspor / impor semua data yang dibutuhkan

Ø mendukung copy / paste semua data

Bagaimana Cara Untuk Memulai Project di Atoll

•           Buka Atoll

•           Lalu ke template Baru Caranya adalah dengan (ctrl N)

•           lalu Buka tools tab

•           Dan lanjutkan ke options tab

Cara Memulai Project dengan Atoll

Membuat Peta

•          Buka menu file import map tab file langkah demi langkah
•          Clutter file as clutter heights
•          Clutter file as clutter classes
•          Height file as Altitude
•          Places file in text data

Bekerja dengan Peta

Bekerja dengan Peta

•          Load vectors Secara individual Dan Ulangi Proses yang sama untuk semua vektor



                 Tambahkan  propagation Model

•          Buka modul Tab di Atoll

•           Pilih SPM ( Standart Propagation Model )

•          Buat duplikat SPM

•          Double click di duplikat SPM

•         berikan beberapa nama Clutter untuk duplikat modul propagasi dalam tab umum  Contohnya :

• Dense Urban
• Urban
• Sub Urban
• Rural
• High Way

Ubah of K1,K2..K7 di dalam parameter tab

Tambahkan Modul propagasi ...

• Kita dapat menambahkan modul propagasi yang berbeda sesuai kebutuhan



• Nilai parameter K1 konstan, K2 ... K7 dikalibrasi oleh modul tuning Jaringan

•  Standard Propagation Model adalah Sebuah propagation model Berdasarkan rumus hatta dan dan   cocok untuk prediksi di 150-3500 MHz band jarak jauh (dari 1 sampai 20 km).

Hal ini paling cocok untuk GSM 900/1800 , UMTS , dan teknologi radio CDMA2000 .

The Standard Propagation Model

Bagaimana Cara Menambahkan antenna di Atoll?

ada beberapa perbedaan metode untuk penambahan parameter antenna diantarnya:
1.Import TXT file
2.Import CSV file
3.Copy and paste parameter dari Excela
Metode yang paling mudah adalah metode yang terakhir.

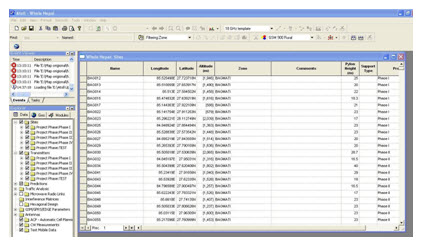

Bagaimana cara untuk menambahkan Site
•     Atoll sudah siap untuk di gunakan
•     sekarang waktunya untuk menambahkan sites dan transmitter di Atoll
•     Buat excel sheet  site dan transmitter  per template



Bagaimana Cara menambahkan transmitter

1     Ulangi Proses yang sama seperti kita menambahkan site

2     Yakinkan Kondisinya harus seperti ini :

•  Data input harus sama dengan format template Atoll

• Tipe Antenna Harus di tentukan terlebih dahulu

• Ketinggian antenna harus di tentukan

• Propagation module harus di tentukan
•
• Tipe dan panjang feeder harus di isi tidak boleh kosong

            Coverage calculation

•          Group site dan transmitter Sesuai kebutuhan
•          Aktifkan antenna
•          Pilih Filtering Zone/Focus Zone/Computation Zone Sesuai Kebutuhan

     CMIIW....Itulah sedikit pengetahuan saya tentang bagaimana cara menggunakan Atoll    software.Kalau ada para suhu atau expart mau menambahkan silahkan berbagi ya.

           (Karena Sesungguhnya Amalan yang tak akan terputus ialah Ilmu yang bermanfaat )



https://www.youtube.com/watch?v=D9TJb4R9p7o : Link video tutorial Atoll
