Media akses dan Equipment Wireline
A. Media
Akses :
- Kabel Telkom
- LC Telkom
B. Equipment
Wireline :
- Data Over Voice (DOV)
- Modem LC
- Modem ADSL
Sarana
Penunjang ( SARPEN ) Pelanggan :
- Kelistrikan
- Grounding System
- Back Up system ( UPS )
- Suhu Ruangan
Indikator yang
Perlu diperhatikan :
- Indikator Power Equipment
- Indikator Alarm ( Local / Remote Alarm )
- CD / DCD / 109 ( Carrier Detect )
- RTS / CTS / DTR / DSR ( Flow control level 1 )
- TD / RD ( Transmite & Receive Data )
Berikut contoh
– contoh perangkat yang digunakan di Operasi Jasa wireline :
A. Modem NTU Tellabs
Speed : 240 Kbps
Dalam keadaan
normal :
-
Lampu power dan DCD, keduanya
harus ON
-
Lampu TEST dan FAIL harus padam
-
DTE asal dan tujuan sudah
diaktifkan / dihidupkan
-
Kabel antara DTE dan DCE
terhubung dengan baik
LED INDIKATOR FUNGSI / JENIS TINDAKAN
PWR/ACT Menyala HIJAU Link ok, grounding normal
Menyala
ORANGE/BLINKING Link problem dan
atau grounding power problem
CH 0/1 Mati Menggunakan 1
interface
Menyala Menggunakan 2
interface
TD Menyala / blinking Jika modem
sedang mengirim data
Padam (off) *
Yakinkan perangkat pelanggan sudah diaktifkan/
reset modem
*
Cek hubungan kabel DCE – DTE
RD Menyala / blinking Jika modem
sedang menerima data
Padam (off) *
Kemungkinan perangkat pelanggan di sisi remote
belum aktif.
* Hubungi remote, apakah lampu TD di remote sudah
menyala, bila tidak
menyala kemungkinan gangguan ada di perangkat pelanggan.
* Ada gangguan pada sisi backbone sentral.
DCD Menyala Carrier force
active
Padam (off) *
Reset modem (matikan power modem +/- 5 menit dan
nyalakan modem kembali)
* Yakinkan kabel modem telah terhubung
dengan baik.
* Kemungkinan saluran terputus.
RTS Menyala Jika RTS dari
DTE active
Padam (off) *
Yakinkan perangkat pelanggan sudah diaktifkan/reset
modem
* Cek hubungan kabel DCE – DTE
CTS Menyala Clear to Send
force active
DTR Menyala Jika terminal
sudah siap
Padam (off) *
Yakinkan perangkat pelanggan sudah diaktifkan/reset
modem
* Cek hubungan kabel DCE – DTE
DSR Menyala Data Set Ready
force active
TEST Berkedip Jika modem pada
posisi Digital Loop
FAIL Menyala Link error
B. DOV Coherent
Speed : 9,6 Kbps – 19,2 Kbps
Dalam keadaan
normal :
-
Lampu power dan CD , keduanya
harus ON
-
Lampu TEST/DigLoop harus padam
-
DTE asal dan tujuan sudah
diaktifkan / dihidupkan
-
Kabel antara DTE dan DCE
terhubung dengan baik
LED INDIKATOR FUNGSI/JENIS TINDAKAN
POWER Menyala (on) Jika power AC hidup /
normal
Padam (off) Yakinkan koneksi
antara tegangan kabel dan catu daya sudah
ada
TD Menyala / blinking Jika DOV sedang mengirim data
Padam (off) Yakinkan perangkat
sudah diaktifkan / reset DOV
RD Menyala / blinking Jika DOV sedang menerima data
Padam (off) * Kemungkinan
perangkat di sisi remote belum aktif
*
Hubungi remote, apakah lampu TD di remote sudah menyala, bila tidak menyala kemungkinan gangguan ada
di perangkat pelanggan.
* Ada gangguan pada sisi backbone sentral
CD Menyala (on) Jika line DOV normal
Padam (off) * Reset DOV (matikan
power DOV +/- 5 menit dan nyalakan
Kembali DOV-nya)
* Yakinkan kabel RJ 11 telah terhubung dengan baik
dan tidak
terbalik antara line dengan
phone.
* Cek tone-nya, bila tone tidak ada
harap hubungi Telkom (117) dan atau cek Instalasi Kabel Gedung (IKG)
TEST Menyala Jika DOV pada posisi Digital
Loop
* Switch
Posisi Fungsi
DigLoop DOV
sedang pada posisi Loop
Normal DOV pada
keadaan normal
Switch ini
terletak dibelakang DOV warnanya merah atau putih
C. DOV Datent 192
Speed : 19,2 Kbps
Dalam keadaan
normal :
-
Lampu PWR dan DCD/109 ,
keduanya harus ON
-
lampu DL/LL/RL/TEST/142/141/140
harus padam
-
DTE asal dan tujuan sudah
diaktifkan / dihidupkan
-
Kabel antara DTE dan DCE
terhubung dengan baik
LED FUNGSI
DL Mengaktifkan mode
digital loop
LL Mengaktifkan mode
local analog loop
RL Mengaktifkan mode
remote loop
TEST Mengaktifkan mode test
patern
LED INDIKATOR FUNGSI / JENIS TINDAKAN
PWR Menyala Jika power AC hidup / normal
Padam (off) Yakinkan
koneksi kabel dan catu daya sudah ada
142 Menyala Jika mode test loop diaktifkan
141 Menyala Jika mode test local analog
diaktifkan
140 Menyala Jika remote digital loop diaktifkan
DCD/109 Menyala Jika line DOV normal
Padam (off) * Reset DOV (matikan
power DOV +/- 5 menit dan nyalakan
DOV kembali)
* Yakinkan kabel RJ 11 telah terhubung dengan baik dan
tidak terbalik antara line dengan phone
* Cek tone-nya, bila tone tidak ada harap hubungi
Telkom (117) dan atau cek Instalasi Kabel Gedung (IKG)
RD/104 Menyala / blinking Jika DOV menerima data
Padam (off) * Kemungkinan
perangkat pelanggan di sisi remote belum
aktif
* Hubungi remote, apakah lampu TD di remote sudah menyala,
bila tidak menyala kemungkinan
gangguan ada di perangkat pelanggan
* Ada gangguan pada sisi backbone sentral
RTS/105 Menyala Jika RTS active
Padam (off) * Yakinkan perangkat
pelanggan sudah diaktifkan/reset modem
* Cek hubungankabel DCE – DTE
CTS/106 Menyala Jika mode Clear to Send
TD/103 Menyala / blinking Jika DOV mengirim data
Padam (off) * Yakinkan perangkat
pelanggan sudah diaktifkan/reset modem
* Cek hubungan kabel DCE - DTE
D. DOV Datent (64 Kbps)
Speed : 64 Kbps
Dalam keadaan
normal :
-
Lampu PWR dan 109 , keduanya
harus ON
-
Lampu AL/RL/LDL/TEST/ALM/142
harus padam
-
DTE asal dan tujuan sudah diaktifkan
/ dihidupkan.
-
Kabel antara DTE dan DCE
terhubung dengan baik
LED FUNGSI
AL Mengaktifkan mode
analog loop
RL Mengaktifkan mode
remote loop
LDL Mengaktifkan mode local
digital loop
TEST Mengaktifkan mode test
patern
LED INDIKATOR FUNGSI / JENIS TINDAKAN
OK Menyala Jika link ok setelah test
pattern diaktifkan
PWR Menyala Jika power AC hidup / normal
Padam (off) Yakinkan
koneksi antara tegangan kabel dan catu daya sudah
ada
142 Menyala Jika mode test loop diaktifkan
109 Menyala Jika line DOV normal
Padam (off) *
Reset DOV (matikan power DOV +/- 5 menit dan nyalakan
DOV kembali)
* Yakinkan kabel RJ 11 telah terhubung dengan baik dan tidak
terbalik antara line dengan
phone
* Cek tone-nya, bila tidak ada, disarankan untuk lapor ke
Telkom (117) dan atau cek Instalasi Kabel Gedung (IKG).
103 Menyala / blinking Jika DOV sedang mengirim data
(transmit data)
Padam (off) * Yakinkan perangkat
pelanggan sudah diaktifkan/ reset modem
*
Cek hubungan kabel DCE – DTE
104 Menyala / blinking Jika DOV sedang menerima data
(receive data)
Padam (off) * Kemungkinan
perangkat pelanggan di sisi remote belum aktif
* Hubungi remote, apakah lampu TD di remote sudah menyala,
bila tidak menyala kemungkinan
gangguan ada di perangkat pelanggan
* Ada gangguan pada sisi backbone sentral.
ALM Menyala Jika ada error link atau putus

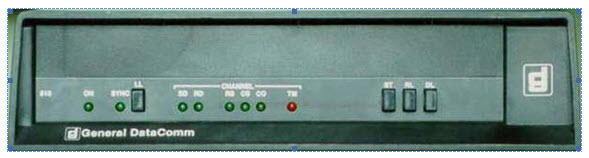

E. Modem GDC (DOV /
LC )
Speed : 64
Kbps – 1 Mbps
Dalam keadaan
normal :
-
Power serta lampu ON dan SYNCH,
keduanya harus ON
-
Lampu TM harus padam
-
Tombol LL/RL/ST harus tidak
aktif
-
DTE asal dan tujuan sudah
diaktifkan / dihidupkan.
-
Kabel antara DTE dan DCE
terhubung dengan baik
TOMBOL FUNGSI
LL Mengaktifkan mode
local loop
RL Mengaktifkan mode
remote loop
ST Mengaktifkan mode
self test
LED INDIKATOR FUNGSI / JENIS TINDAKAN
ON Menyala Jika power AC hidup / normal
SYNCH & CO Menyala Jika
line normal
Blinking/Padam
(off) * Reset modem (matikan
power +/- 5 menit dan nyalakan
modem kembali)
* Yakinkan kabel modem telah terhubung dengan baik
* Kemungkinan kualitas saluran tidak bagus atau terputus.
SD Menyala/blinking Jika modem sedang mengirim data
Padam (off) *
Yakinkan perangkat pelanggan sudah diaktifkan/reset modem
* Cek hubungan DCE - DTE
* Cek instalasi kabel gedung (IKG)
RD Menyala/blinking Jika modem sedang menerima data
Padam (off) * Kemungkinan
perangkat pelanggan sisi remote belum aktif
*
Hubungi remote, apakah lampu transmit data di remote sudah menyala, bila tidak
menyala kemungkinan gangguan ada di perangkat pelanggan
* Ada gangguan pada sisi backbone sentral
RS Menyala Sinyal perangkat pelanggan
sudah aktif
Padam (off) * Yakinkan perangkat
pelanggan sudah diaktifkan/reset modem
* Cek hubungan DCE - DTE
CS Menyala Jika modem sudah siap untuk
mengirim data (CTS)
TM Menyala Jika sedang pada posisi test
loop
